AUFBAU UND FUNKTION

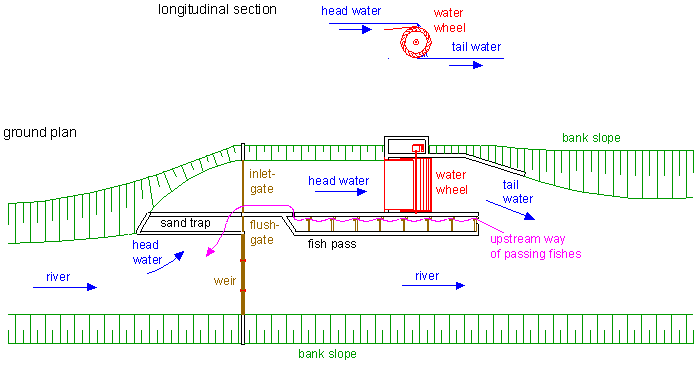

des oberschlächtigen Wasserrades sind in folgender Abbildung in Längsschnitt und Grundriss dargestellt.

Das Wasserrad wird in die Uferböschung integriert. Die Wasserfassung erfolgt mit einer Wehr, die bei Hochwasser problemlos überströmt werden kann. Für den Betrieb des Wasserrades wird das Oberwasser durch Sandfang und Zuflusskanal aus dem Fließgewässer zum Wasserrad geführt. Das in den Schaufeln des Wasserrades zum Unterwasser hinab transportierte Oberwasser führt bei geringer Drehzahl des Wasserrades zu einem hohen Drehmoment an der Welle des Wasserrades. Über ein Zahnradgetriebe samt Generator wird schließlich Ökostrom generiert.
